      車載用基板対FPCコネクタCF1、CF2の芯数、サイズを教えてください

      芯数、サイズは下表のとおりです。

      タイプ 基板対FPC接続用
      端子ピッチ CF1：2.2mm
      CF2：1.0mm
      芯数
      （列数）      		 CF1： 4/ 6/ 8/10 (1列)
      CF2：20/28/32   (2列)
      嵌合状態 CF1：幅(10芯)33.0mm×奥行17.0mm×高さ5.9mm
      CF2：幅(20芯)29.8mm×奥行24.2mm×高さ11.8mm

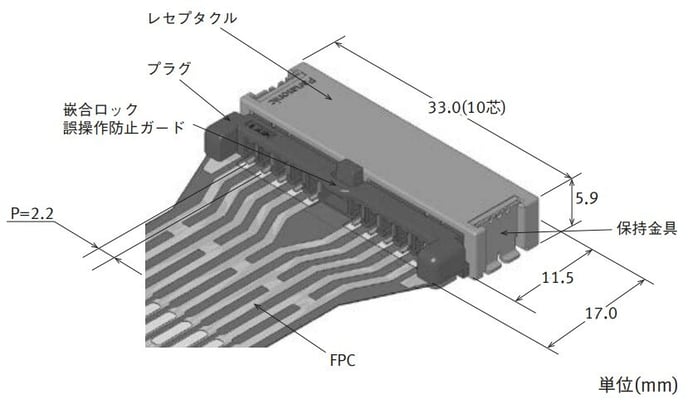

      【CF1】179793736315_Q7_1

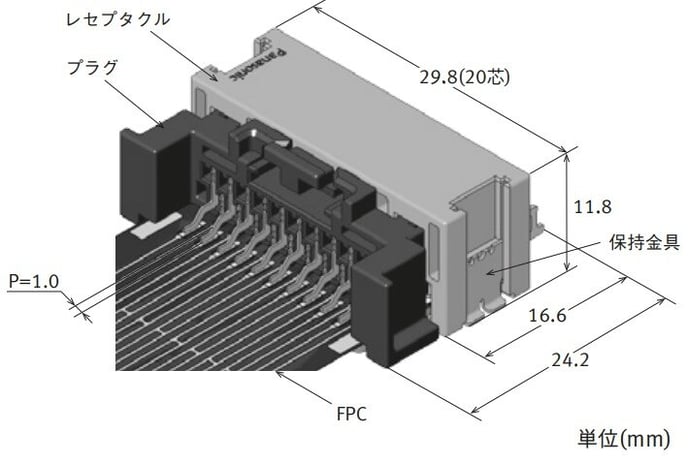

      【CF2】179793736315_Q7_2
