FPC、FFCとは何ですか?
どちらも基板同士を接続するためのフィルム状の配線材料ですがそれぞれに特徴があります。
FPCとは Flexible Printed Circuit の略です。
樹脂フィルムに張り合わせた銅箔を配線パターンに合わせエッチング加工し、端子部以外を絶縁フィルムで覆い作成した配線板です。(図1)
接点部の表面処理はAuめっきです。
この配線が片面にある片面FPCと、両面にある両面FPC、またそれらを組み合わせた多層FPCなどがあります。
配線パターンをエッチング加工で作るので、曲がった配線などを自由に設計することが可能です。
図1 FPC(イメージ)
FFCとは Flexible Flat Cable の略です。平らで細い電線を束ね、表面をPET素材の絶縁フィルムでサンドイッチした配線材です。(図2)
接点部の表面処理はAuまたはSnめっきが用いられます。
FFCは銅線を並べているため、FPCと異なり真っ直ぐな配線しかできません。

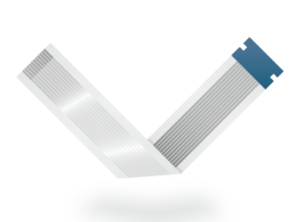

図2 FFC(イメージ)
<用途>
FPCもFFCも、信号・電源の接続用として使われます。
FFCは、中型の家電、例えばコピー機・FAXなどのOA家電などの接続に用いられることが多いです。
対してFPCはFFCに比べて、より屈曲性に優れ、より高密度な配線が可能なため小型モバイル機器にも使われます。また、自動車やロボットなどにも使われています。
<耐リフロー性>
FPCは表面をポリイミドで覆うため、耐熱性に優れています。コネクタ等の部品をFPCにリフロー実装することが可能です。
対して、FFCは表面をPET素材などで覆うため、リフロー加工が可能なまでの耐熱性は有していません。
FPCは部品のリフロー実装が可能なため、FPC用コネクタだけでなくソケット・ヘッダの2ピースを嵌合する狭ピッチコネクタも使用可能です。
<関連情報> 制御機器知恵袋 『FPC・FFC・メンブレンについて』
<関連情報> 制御機器知恵袋 『いろいろあります!機器内接続コネクタ』
