LP-200シリーズの設定データを、LP-RHシリーズ用に変換する方法

LP-200シリーズの設定データを、LP-RHシリーズ用に変換する方法

LP-２００シリーズの設定データは、直接LP-RH用に変換できません。

そのため、一度LP-４００シリーズ用に変換します。

下記手順で変換します。

【はじめに】

変換作業中に「変換元機種と変換先機種」 を選択する操作が有ります。

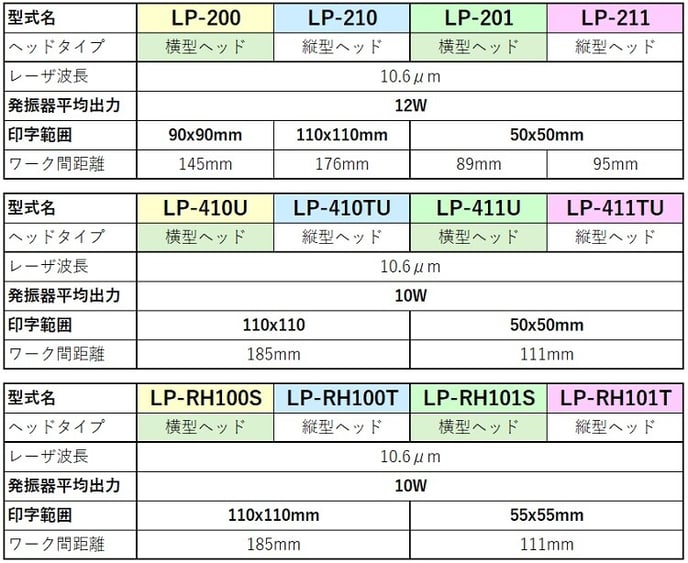

各LP-200シリーズの、対応するレーザマーカは以下の様になります。

注意：LP-２００シリーズで登録文字を使用されていた場合、フォントデータの構造が変わり、

　　　登録文字は新設の「ユーザ登録フォント」に移動しています。

　　　そのため、LP-400用データに変換後、修正が必要です。

　　　詳しくは、FA相談窓口 レーザマーカ担当までご連絡ください。

　　　　　　　　　　　　　　　　　(0120-34-205、商品番号：4)

【１】LP-２００シリーズのバックアップデータを、フロッピーディスク(1.44MB)に

　　　保存します。

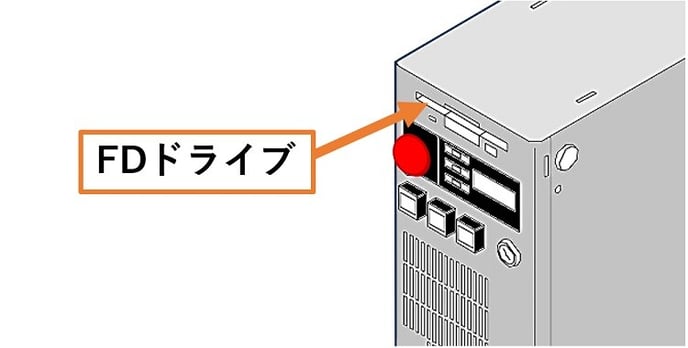

１：LP-２００のリモートモードを解除し、コントローラのFDドライブに、

　　フロッピーディスクを挿入します。

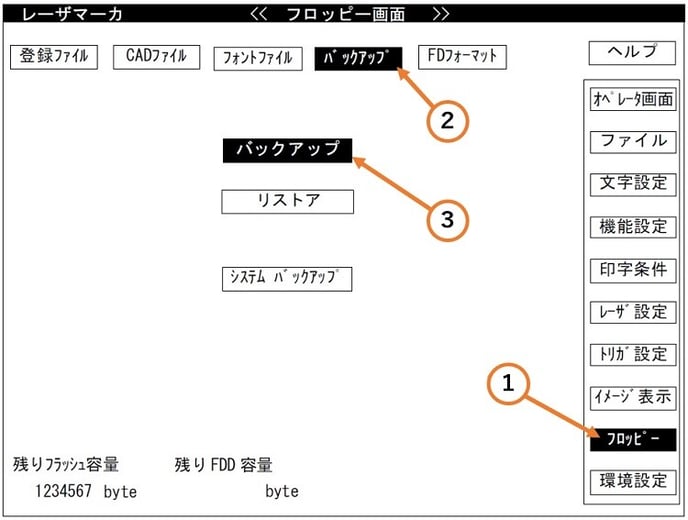

２：コンソールにて「①フロッピー＞②バックアップ」画面へと進み、③バックアップを

　　 押します。

３：バックアップデータがFDに保存されます。

　※登録されているデータ量によっては、FDが複数枚必要な場合が有ります。

【２】 LP-２００シリーズ用のバックアップデータを、 Laser Marker NAVI を使用して、

　　　 LP-４００シリーズ用に変換します。

　　　PCでの作業になります。レーザマーカ本体は必要ありません。

　　　必要に応じ、USB外付けFDD、もしくはFDD付きのPCをご用意ください。

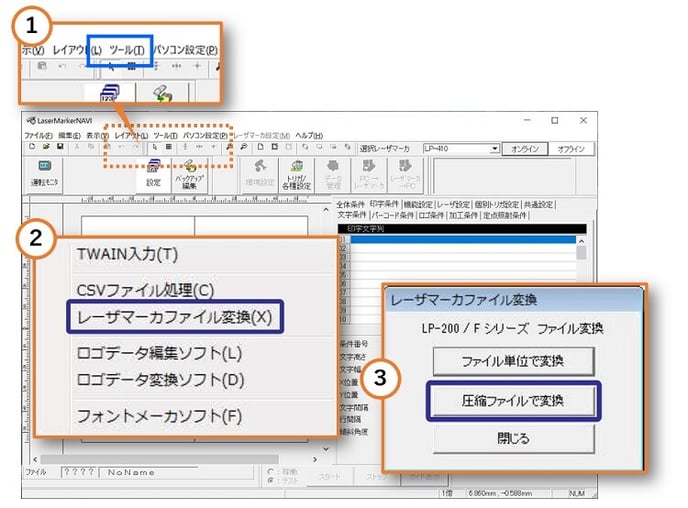

１： LaserMarker NAVI を立ち上げ、設定画面のメニューバーにある「① ツール」を選び、

　　プルダウンメニューの「②レーザマーカファイル変換」をクリックします。

　　続いて、ポップアップメニュー「③圧縮ファイルで変換」ボタンを押します。

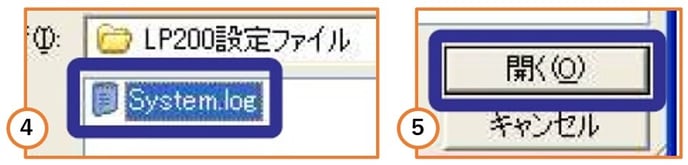

２：変換元のバックアップフォルダ(④system.log)を選択し、「⑤開く」ボタンを押します。

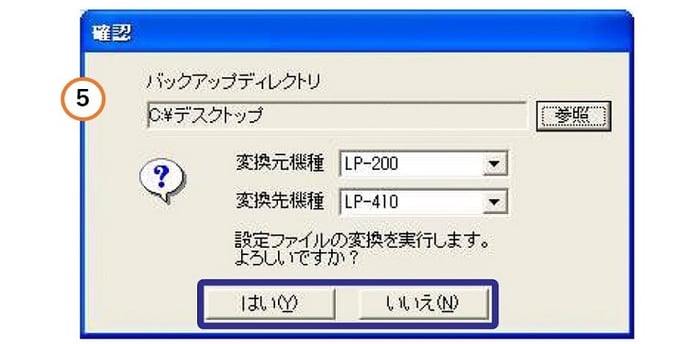

３：ポップアップメニュー「⑤確認」が表示されます。

　　変換後のフォルダ(バックアップフォルダが作成されます)の保存先の指定及び、

　　変換元の機種と変換先の機種を指定し、「はい」を押すと変換が開始されます。

４：変換後のデータは、変換元ファイル(LP-２００のバックアップデータ)を選択した

　　「年月日時分(年は西暦４桁)、バックアップ回数」を含んだ１４文字のフォルダ名

　　で保存されます。

５：バックアップファイルの名称(LaserMarker NAVI 上で表示される名称)を入力し

　　「OK」ボタンを押します。

　　ファイル変換終了の確認メッセージが表示されます。

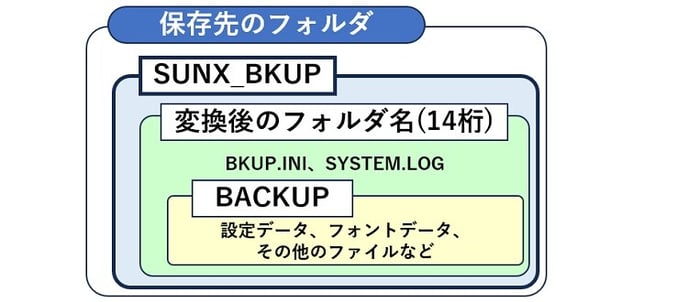

※変換後のバックアップデータは「SUNX_BKUP」フォルダ内に保存されます。

※「SUNX_BKUP」以降のフォルダ構造は変更しないでください。NAVIソフトが、

　バックアップデータを認識できなくなります。

【３】LP-４００シリーズ用に変換したバックアップデータを、Laser Marker NAVI smart

　　　を使用して、LP-RHシリーズ用に再変換します。

　　　NAVI smart はバージョン３以降を使います。

　　　バージョン１と２はLP-RHシリーズに対応していません。

　　　PCでの作業になります。レーザマーカ本体は必要ありません。

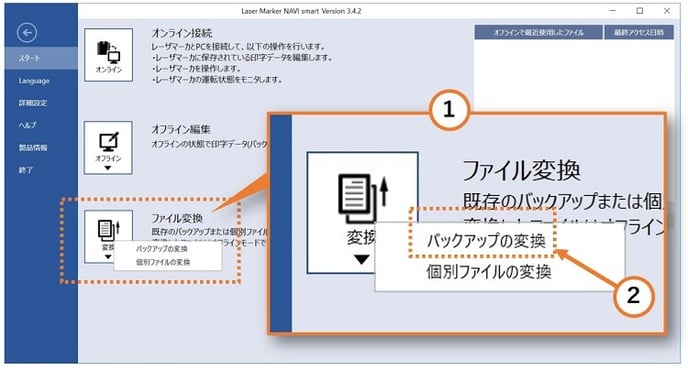

１：LaserMarker NAVI smart を立ち上げ、スタート画面の「①ファイル変換」をクリックし、

　　ポップアップメニューから「②バックアップの変換」を選びます。

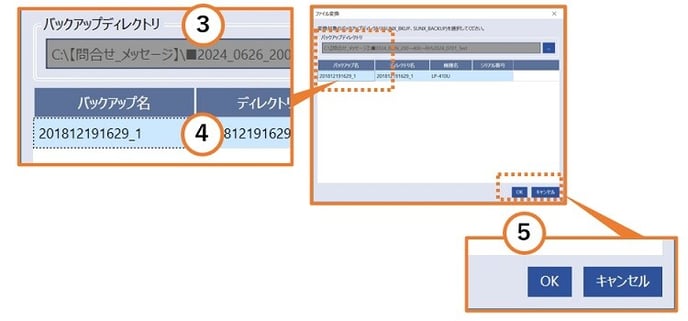

２：ポップアップメニューで、変換元のバックアップデータの③ディレクトリを指定します。

　　指定先はフォルダ「SUNX_BKUP」です。

　　④バックアップファイルを選び、⑤OKを押します。

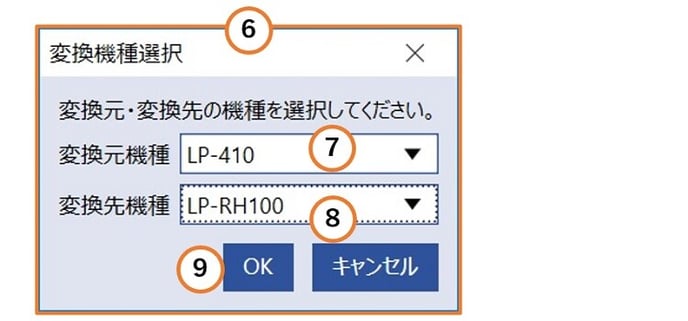

３：⑥ポップアップメニューで、⑦変換元機種と⑧変換先機種を選び、「⑨OK」を押します。

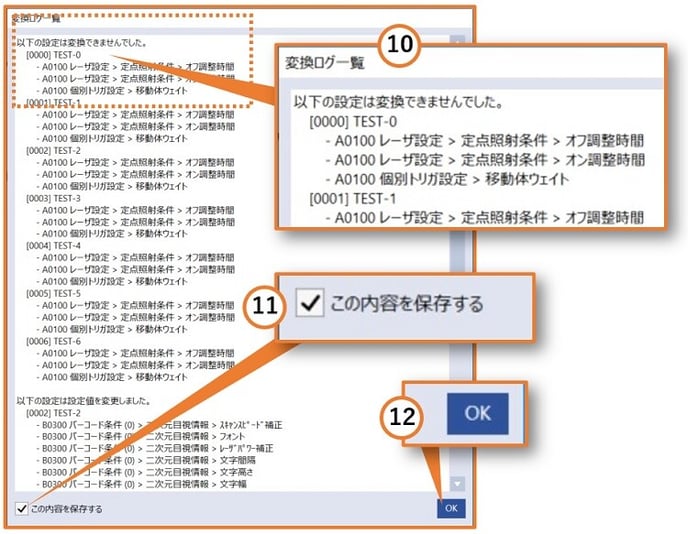

４：⑩変換ログ一覧が表示されます。変換ログ一覧には、設定値が置き換わる項目や

　　変換できない項目が表示されます。

　　変換ログ一覧を保存する場合は「⑪この内容を保存する」にチェックを入れて

　　「⑫OK」を押します。

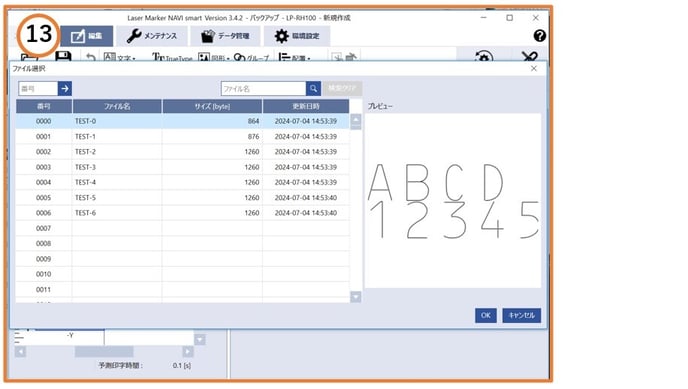

５： ⑬変換されたバックアップデータが編集画面に表示されます。

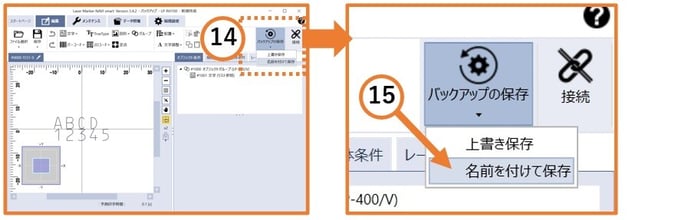

６：変換後のバックアップファイルの保存は「⑭バックアップの保存」を押し、

　　プルダウンメニューの「 ⑮名前を付けて保存」を選択します。

　　バックアップファイル（拡張子は.lzb）が、指定したローカルまたは

　　ネットワークドライブに保存されます。
