LP-ZVシリーズ：ヘッド部 開口寸法について

LP-ZVシリーズ：ヘッド部 開口寸法について

LP-ZVシリーズにて、ヘッド部を取り付ける際の、開口寸法について説明

します。

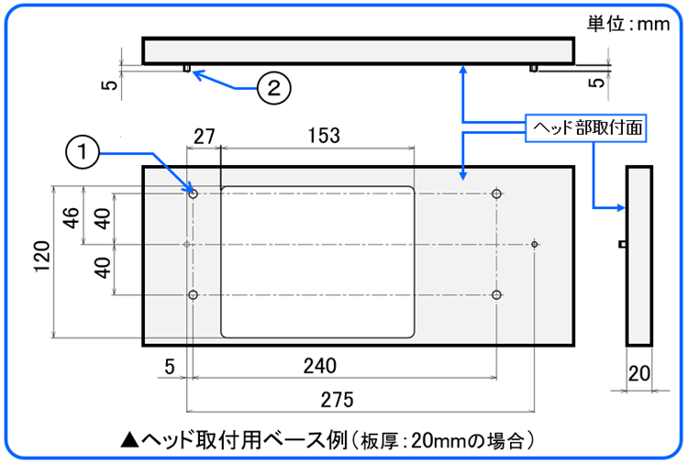

LP-ZVシリーズ「設置・メンテナンスガイド」内「2-3 ヘッドの取り付け」

の「ヘッド取付用ベース例」にて説明されています 。

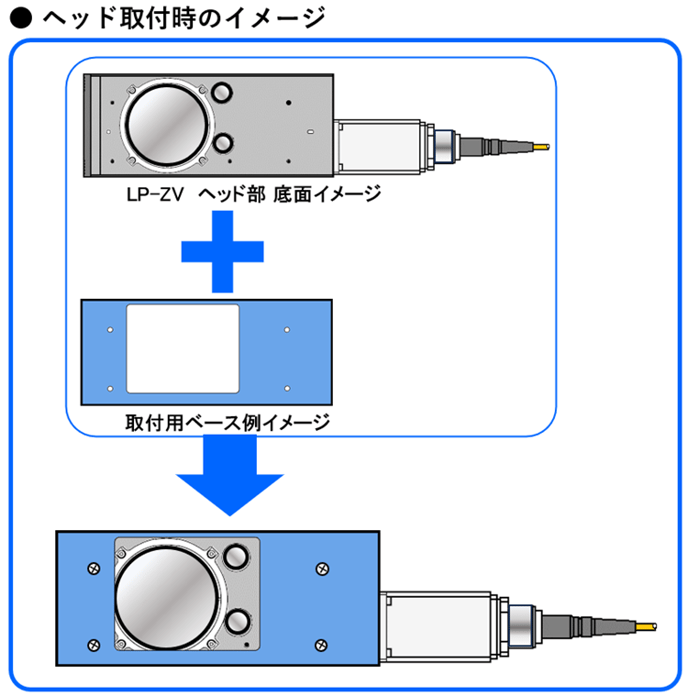

また、開口部については、カメラ用の照明が取り付けプレートに遮られない

ように、レーザ出射口とカメラ用照明ウィンドウの穴を、つなげて加工する

ことを推奨しています。

• LP-ZVシリーズ「設置・メンテナンスガイド」は、弊社WEBページから
  ダウンロードできます。

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　2024.10.02
