GX-308M-A-N-Rのケーブル仕様は? e-CONを選定したい。

GX-308M-A-N-Rのケーブル仕様は? e-CONを選定したい。

ケーブル仕様は、次のとおりです。

・ シース外径      :Φ4.0(mm)

・導体断面積      :0.2(mm^2) (注1)

・絶縁体被覆外径    :Φ1.05(mm) (注1)

・絶縁体色          :茶/青/黒

・芯線            :3芯

・耐屈曲性          :あり

 (注1):型式名末尾に-Rが付き機種は、耐屈曲ケーブル仕様です。
      -Rが付かない標準タイプと比較して、導体断面積と
      絶縁体被覆外径が異なりますので、ご注意願います。

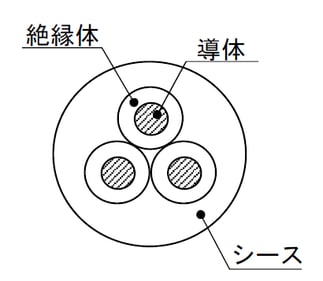

   GX-300ケーブル構造図
