SF4D+SF-C13を手動リセットで使用する時のケーブル選択は?また、配線はどうするのか?

SF4D+SF-C13を手動リセットで使用する時のケーブル選択は?また、配線はどうするのか?

《用意する当社商品》

  SF4D、SF-C13-01-1



   (注1):インタロック(手動リセット)と、外部デバイスモニタ(EDM)は、

       SF-C13側で 行ないます。
       したがって、SF4Dのケーブルは、5芯ケーブル バラ線を選択します。

   (注2):ケーブル長10mで不足の場合は、ボトムキャップケーブル(5芯、コネクタ)

       SFD-CB05-S(0.5m)と、延長用ケーブル 両側コネクタ付 SFD-CCJ10E-S

       (10m)/SFD-CCJ10D-S(10m)、延長用ケーブル 片側コネクタ付

       SFD-CC3-S (3m)または、SFD-CC10-S (10m)の構成となります。



   SF4D、SF-C13-02png

  (注3):ミューティング機能を使用する場合は、ボトムキャップケーブル

       (12芯、バラ線)SFD-CCB□-MUをご使用ください。
                     □  3:3m
                        7:7m
                       10:10m



  ・取付金具  MS-SFD-□-□ 1セット


   下記の中から、選択願います。基本は、MS-SFD-1-5になります。

   SF4D、SF-C13-03

   SF4D、SF-C13-04

  (注4):光軸数により、投・受光器用必要個数が異なります。
       詳細については、外形寸法図をご参照ください。



   SF4D、SF-C13-05

   SF4D、SF-C13-06



SF4D、SF-C13-10

  (注5):SF4D-F□(-01):111光軸以上、SF4D-H□(-01):56光軸以上、

                           SF4D-A□(-01):28光軸以上は、 1セット必要となります。





  ・薄型コントロールユニット   SF-C13  1セット

  SF4D、SF-C13-07







 《事前準備》


  SF4D-□を5芯ボトムキャップケーブルで使用する場合、SF4D-□を光同期の設定に

  変更する必要があります。

  SF4D-□本体の表示灯カバーを取り外すと、DIPスイッチが装備されています。

  投・受光器共、通電前に1番をON側に切り換えてください。

  (2番、3番、4番は、OFF)



 SF4Dスイッチ





  (注6):DIPスイッチの番号が天地反転していて見ずらいですが、一番下(表示

       カバービス締め付け部側)が1番です。

       これを、通電前に、ON側(数字とは、反対側)に切り換えてください。



 《配線図》

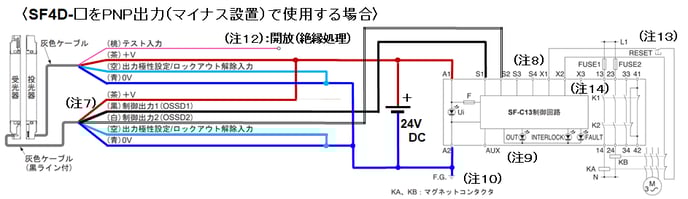

SF4D+SF-C13-手動PNP



  (注7) :(黒)制御出力1、(白)制御出力2を両方共、配線願います。

        いづれか一方のみの配線では、SF-C13が動作しません。

  (注8) :SF-C13のS3,S4は、無接続としてください。

  (注9) :SF-C13のAUXは、無接続としてください。

  (注10):24V 電源をマイナス設置する場合、SF4D-□をPNP出力になるように

        してください。((空)出力極性設定線を0Vに接続)

  (注11):(桃)テスト入力を使用する場合は、モーメンタリA接点のスイッチを

        介して、24Vに接続してください。

  (注12):(桃)テスト入力を使用しない場合は、開放としてください。

        ただし、他の線と接触しないように、絶縁処理をお薦めします。

  (注13):RESET用スイッチは、モーメンタリA接点のスイッチをご使用願います。

  (注14):SF-C13のX3は、無接続としてください。

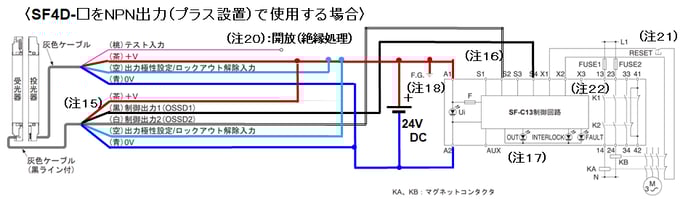

SF4D+SF-C13-手動NPN



  (注15):(黒)制御出力1、(白)制御出力2を両方共、配線願います。

        いづれか一方のみの配線では、SF-C13が動作しません。

  (注16):SF-C13のS1,S3は、無接続としてください。

  (注17):SF-C13のAUXは、無接続としてください。

  (注18):24V 電源をプラス設置する場合、SF4D-□をNPN出力になるように

        してください。((空)出力極性設定線を24Vに接続)

  (注19):(桃)テスト入力を使用する場合は、モーメンタリA接点のスイッチを

        介して、24Vに接続してください。

  (注20):(桃)テスト入力を使用しない場合は、場合は、開放としてください。

        ただし、他の線と接触しないように、絶縁処理をお薦めします。

  (注21):RESET用スイッチは、モーメンタリA接点のスイッチをご使用願います。

  (注22):SF-C13のX3は、無接続としてください。
