MINAS-A5シリーズのエンコーダケーブルについて教えて下さい。両端にあるコネクタのピン配はどうなっていますか。[30128]

MINAS-A5シリーズのエンコーダケーブルについて教えて下さい。両端にあるコネクタのピン配はどうなっていますか。

・取扱説明書の『2.準備 8.コネクタX6への配線 エンコーダとの接続』で、お使いになるモータとエンコーダシステムに該当する配線図をご参照ください。

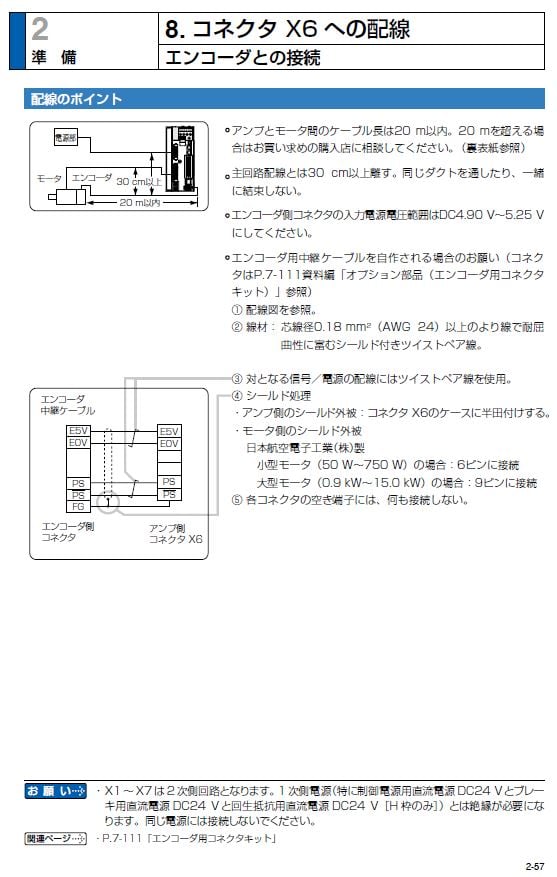

https://www3.panasonic.biz/ac/download/motor/fa-motor/ac-servo/manual/ime08_minas-a5-2_manu_j.pdf?f_cd=4018128_A5エンコーダX6への配線-1

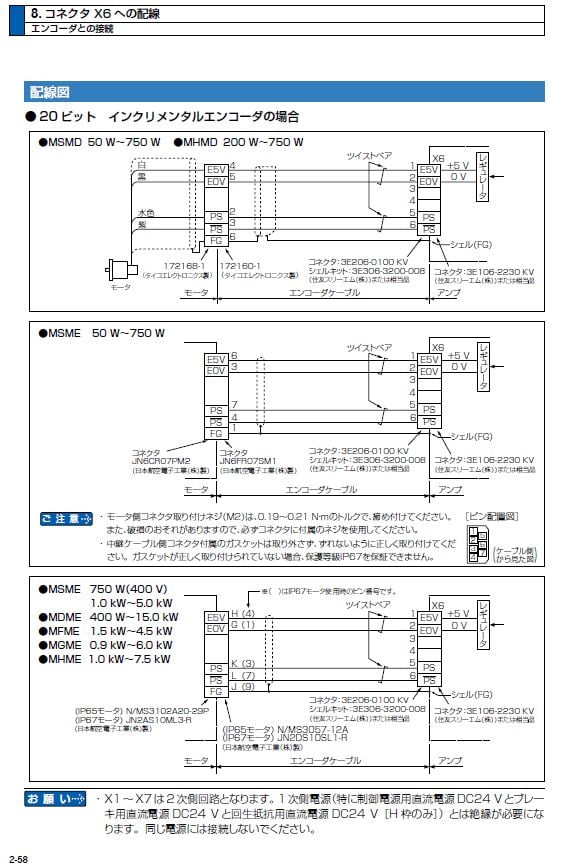

128_A5エンコーダX6への配線-2

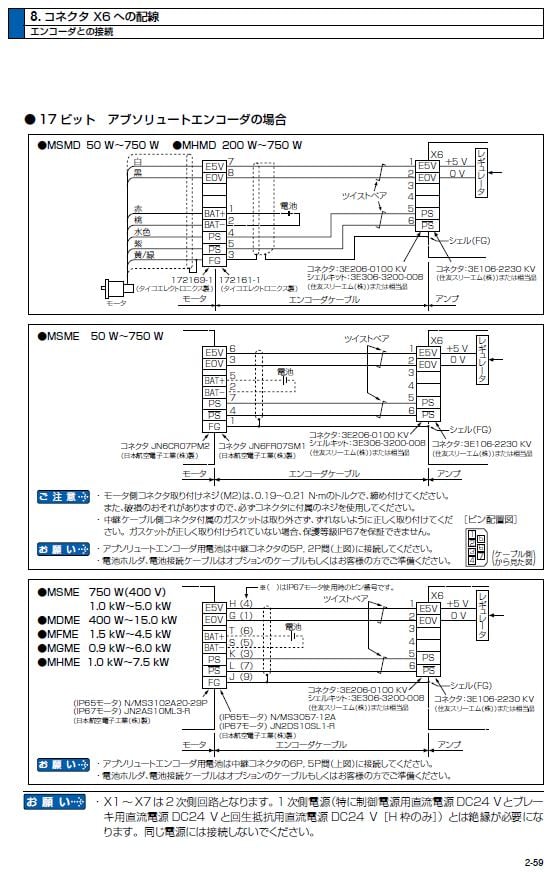

128_A5エンコーダX6への配線-3
