      MINAS-A5シリーズのモータケーブルについて教えて下さい。コネクタのピン配はどうなっていますか。[30130]

      MINAS-A5シリーズのモータケーブルについて教えて下さい。コネクタのピン配はどうなっていますか。

      ・取扱説明書の『2.準備　2.システム構成と配線　モータコネクタの仕様』に記載されている、モータ側のピン配をご参照ください。

      https://www3.panasonic.biz/ac/download/motor/fa-motor/ac-servo/manual/ime08_minas-a5-2_manu_j.pdf?f_cd=4018

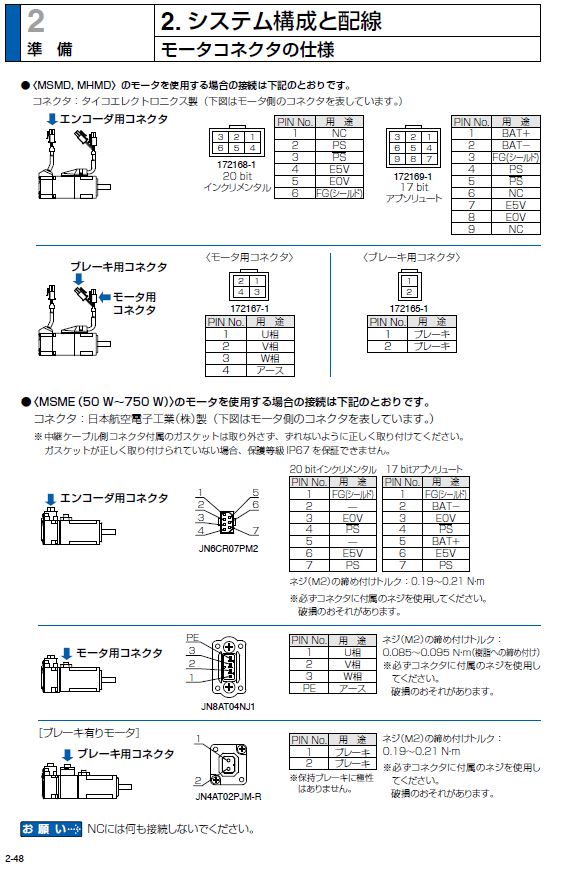

      130_A5モータコネクタの仕様-1

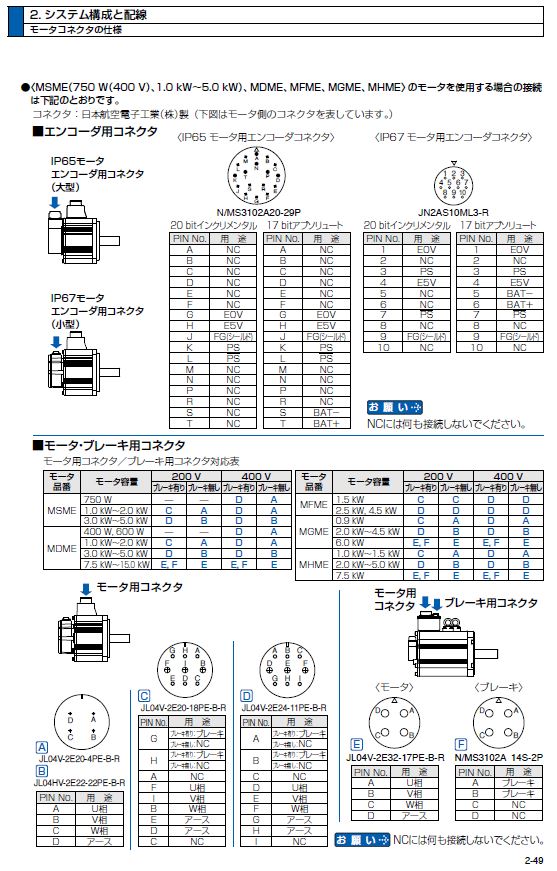

      130_A5モータコネクタの仕様-2
