      MINAS-A6シリーズのエンコーダケーブルについて教えて下さい。両端にあるコネクタのピン配はどうなっていますか。[30129]

      MINAS-A6シリーズのエンコーダケーブルについて教えて下さい。両端にあるコネクタのピン配はどうなっていますか。

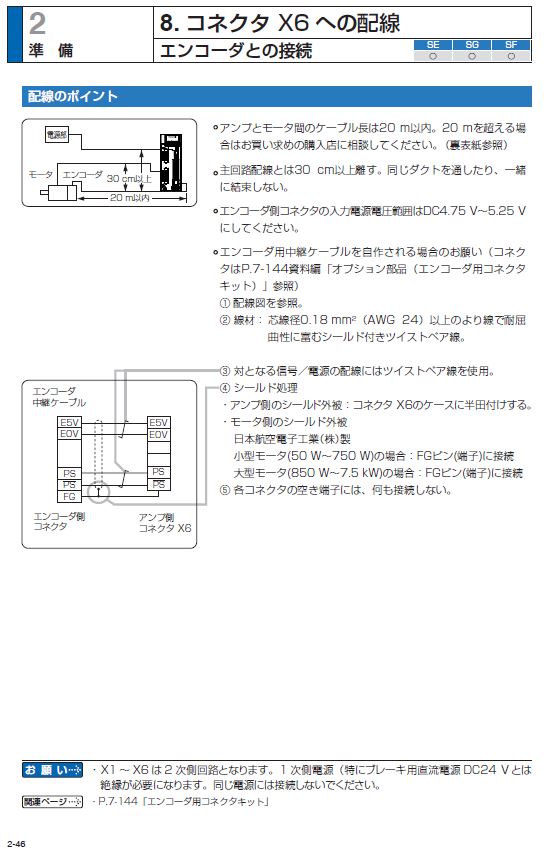

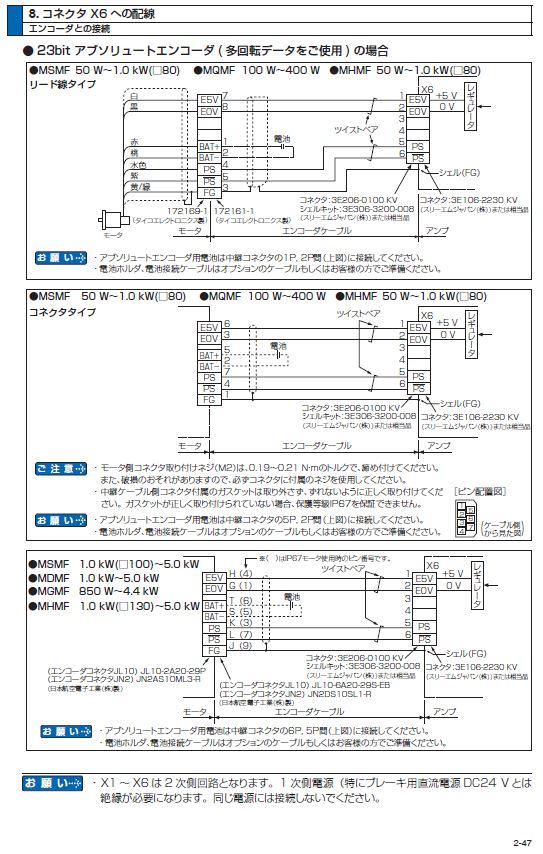

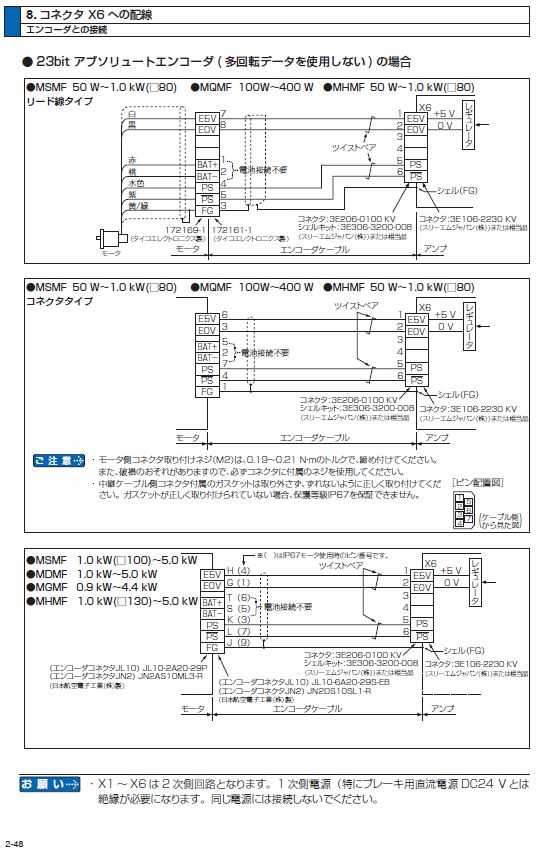

      ・取扱説明書の『2.準備　8.コネクタX6への配線　エンコーダとの接続』で、お使いになるモータとエンコーダシステムに該当する配線図をご参照ください。

      https://www3.panasonic.biz/ac/download/motor/fa-motor/ac-servo/manual/ime86_minas-a6_manu_j.pdf?f_cd=2585129_A6エンコーダX6への配線-1

      129_A6エンコーダX6への配線-2

      129_A6エンコーダX6への配線-3
