      MINAS-A6シリーズのモータケーブルについて教えて下さい。コネクタのピン配はどうなっていますか。[30131]

      MINAS-A6シリーズのモータケーブルについて教えて下さい。コネクタのピン配はどうなっていますか。

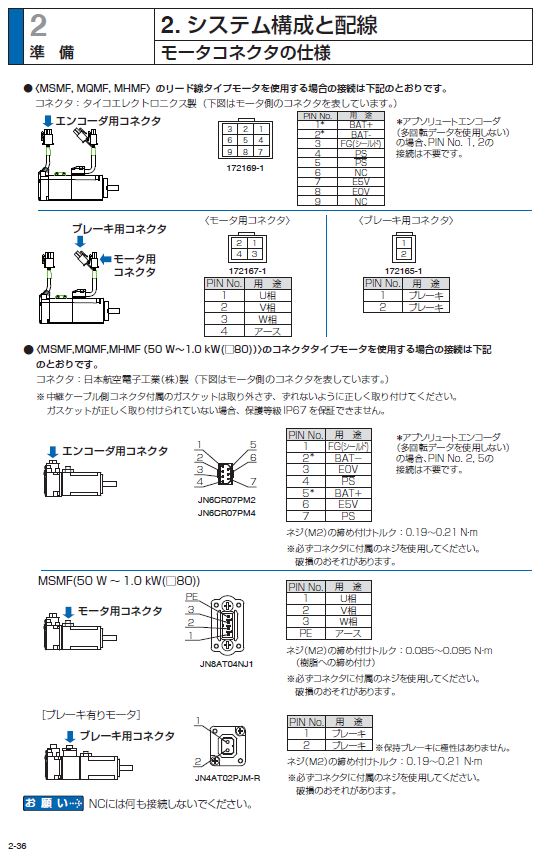

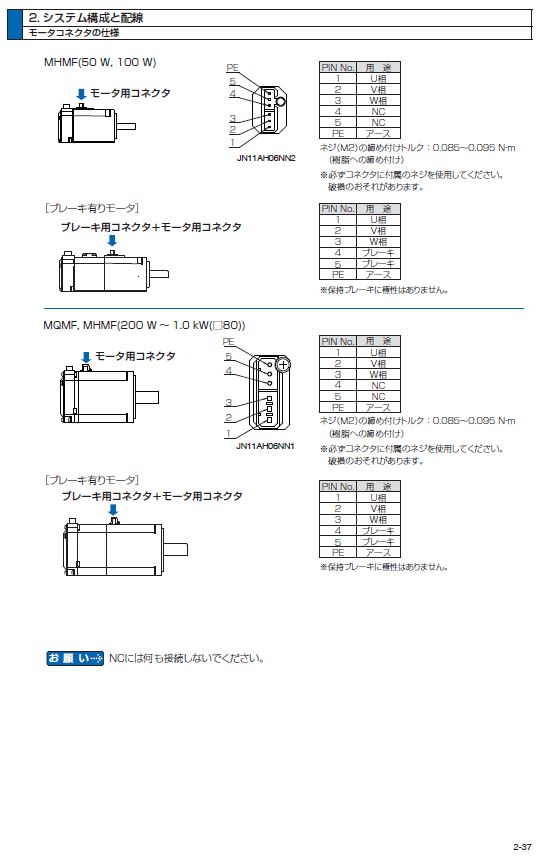

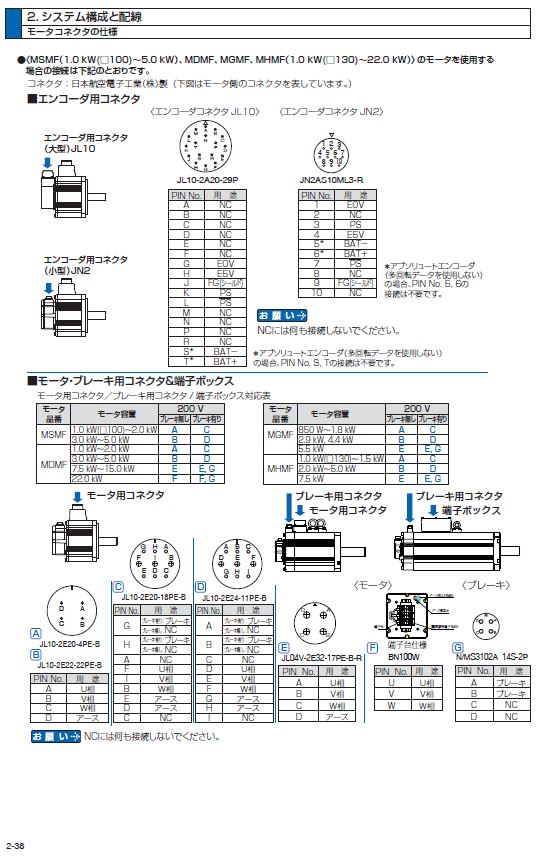

      ・取扱説明書の『2.準備　2.システム構成と配線　モータコネクタの仕様』に記載されている、モータ側のピン配をご参照ください。

      https://www3.panasonic.biz/ac/download/motor/fa-motor/ac-servo/manual/ime86_minas-a6_manu_j.pdf?f_cd=2585131_A6モータコネクタの仕様-1

      131_A6モータコネクタの仕様-3

      131_A6モータコネクタの仕様-3
