SF4Dシリーズ_エラー７よくある事例

SF4Dシリーズのエラー７は「外部デバイス異常」です。これまでのFAデバイス技術相談窓口に頂いたお問い合わせではエラー７発生は誤配線によるものがほとんどでした。このFAQにてよくある事例を紹介します。

事例①

ケーブルの投受光逆差し

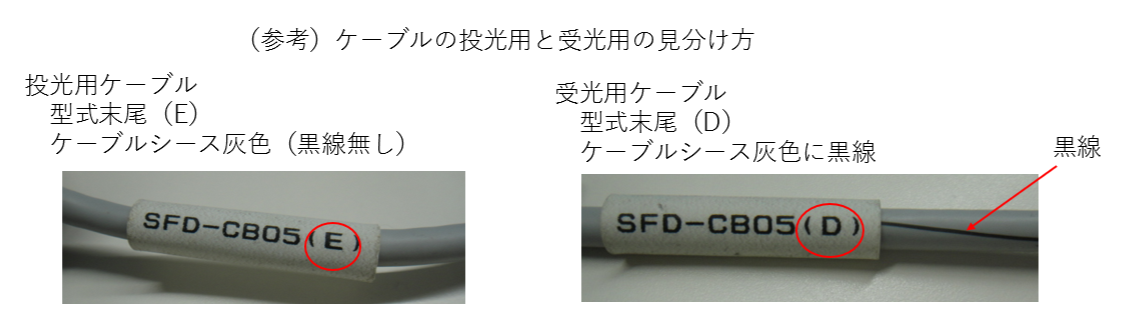

SF4Dの接続ケーブルは投光器用・受光器用で2本1セットです。

SF4D投光器に受光器用ケーブル、受光器に投光用ケーブルを接続すると

投受光逆差しでエラー７になります。ケーブルを正しく接続してください。

事例②

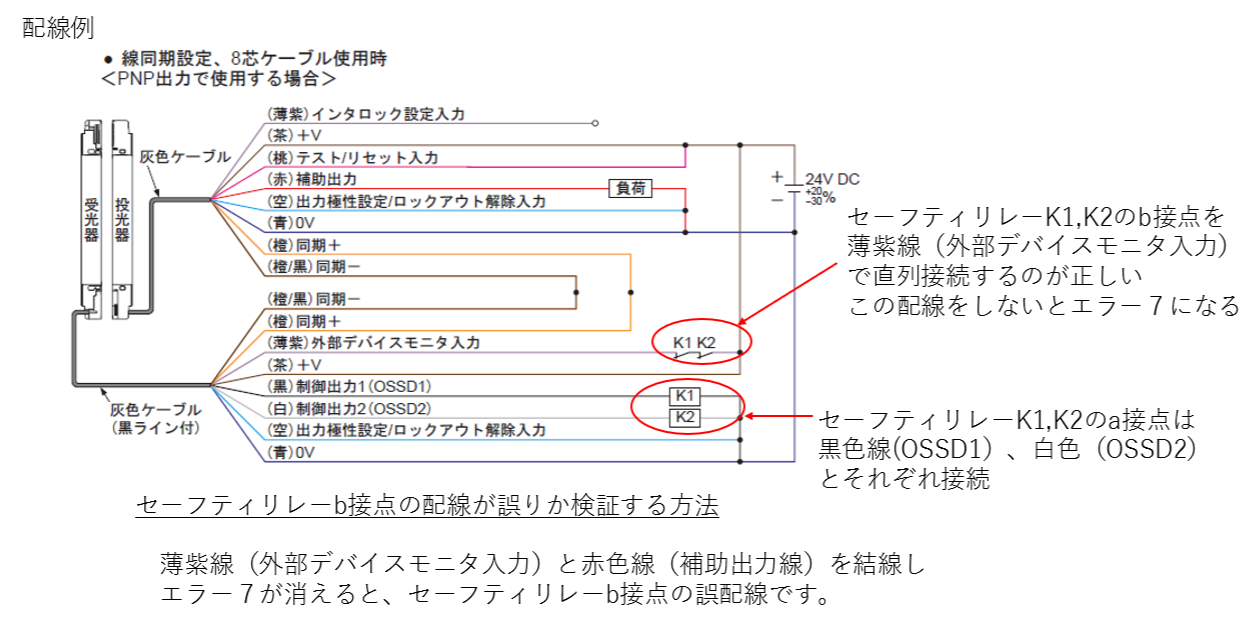

（セーフティリレーと接続の場合）セーフティリレーのｂ接点が配線されてない

事例③

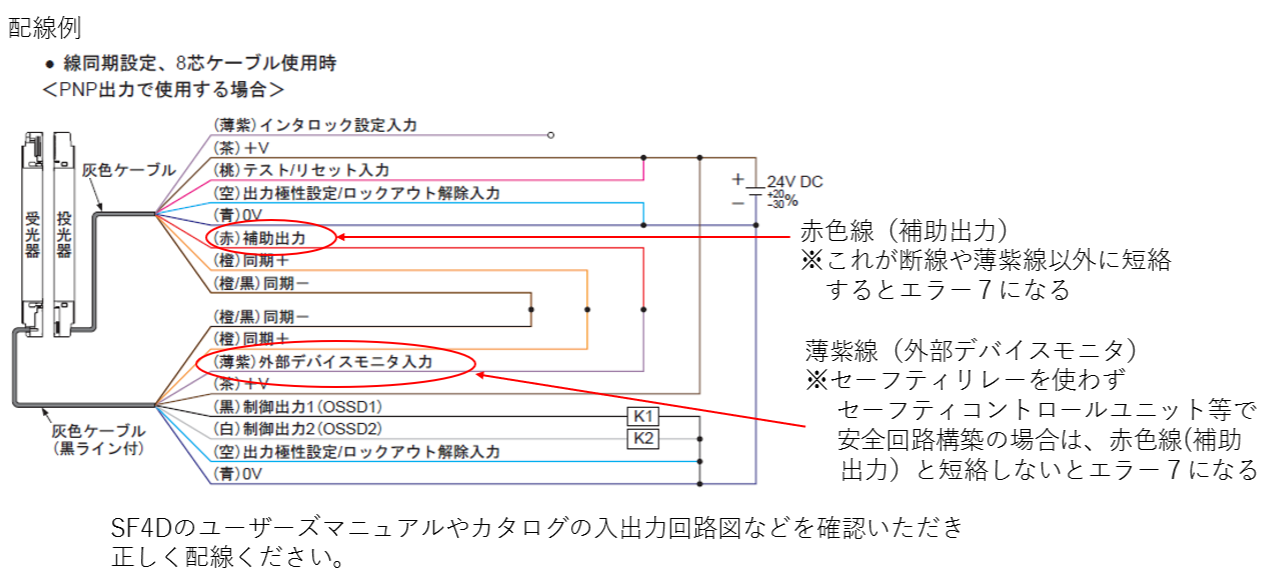

（外部デバイスモニタ機能無効にした場合）赤色線（補助出力）と薄紫線（外部デバイスモニタ）を結線し配線されていない。または赤色線（補助出力）の断線・短絡

以上の配線見直して電源再起動をしても、エラー７が解除されない場合

セーフティリレーの接点溶着や応答時間などが考えられます。
